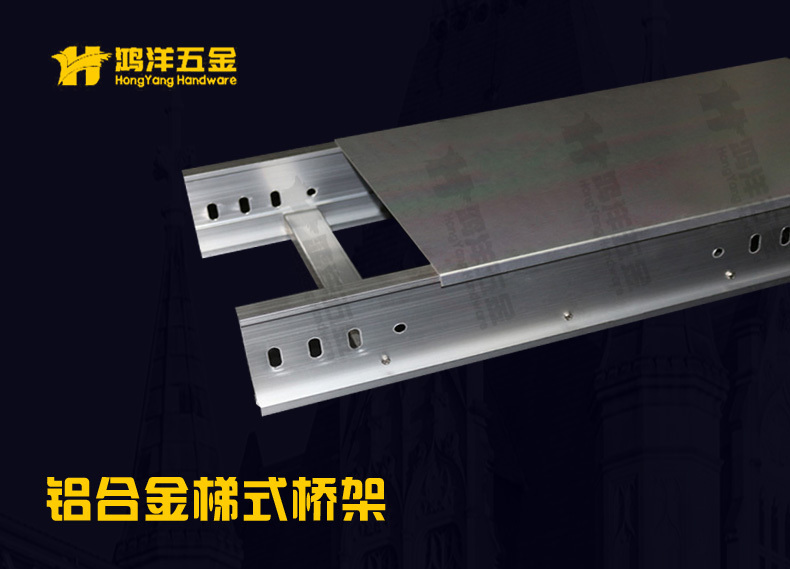

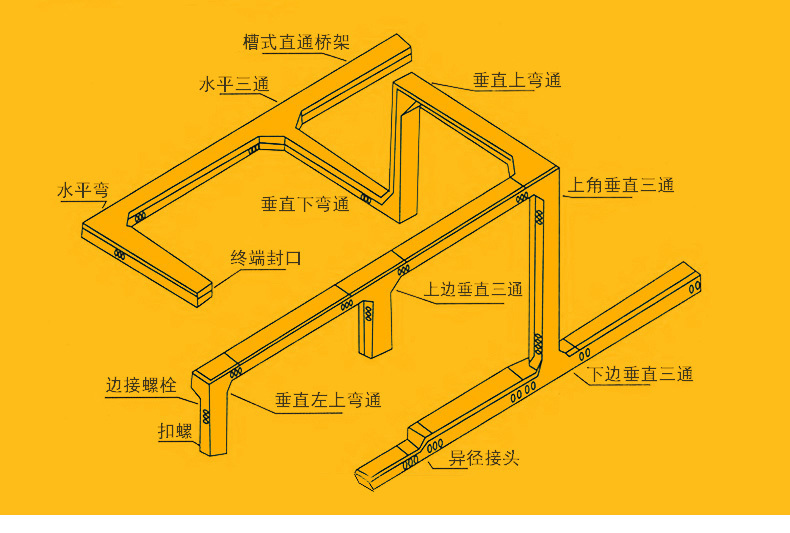

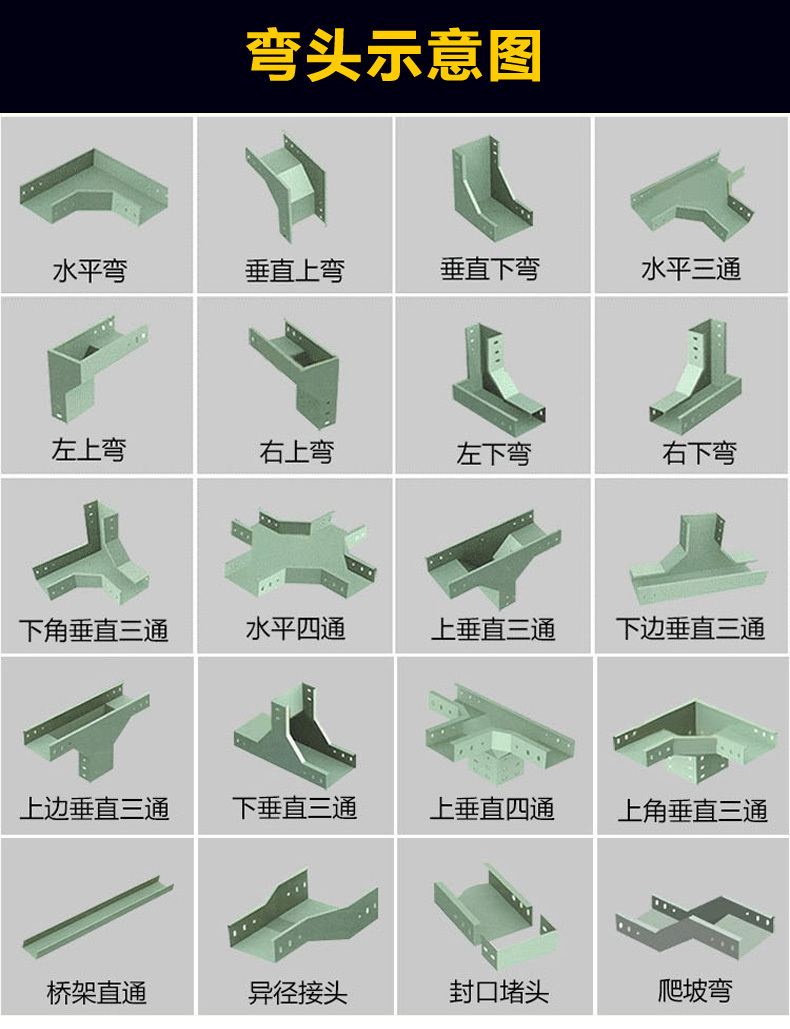

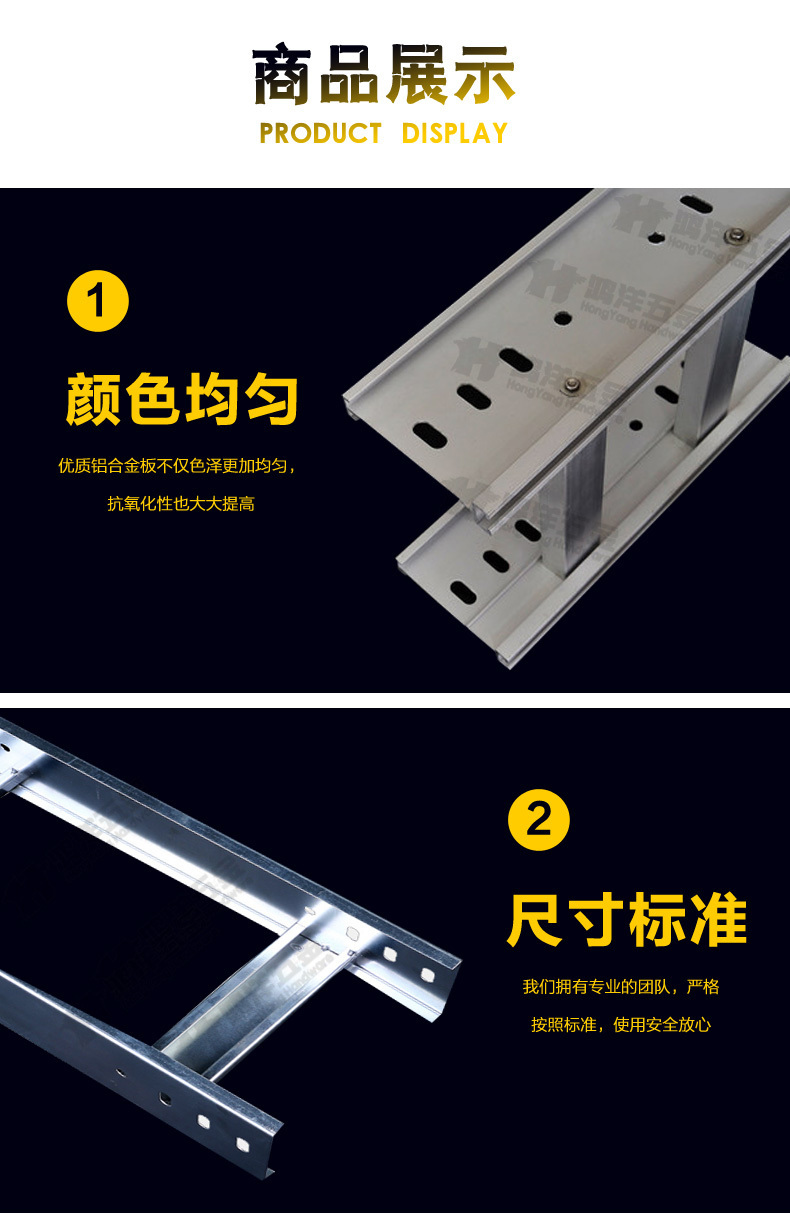

铝合金梯式桥架技术要求

1、应用标准

桥架的设计制造试验应符合下列国家标准：

JB/T10216-2013 电控配电用电缆桥架

CECS106： 2000 铝合金电缆桥架技术规程

GB/T5237.1-2008铝合金建筑型材 第1部分：基材

GB/T5237.2-2008铝合金建筑型材 第2部分：基材

GB/T5237.3-2008铝合金建筑型材 第3部分：基材

GB/T5237.4-2008铝合金建筑型材 第4部分：基材

GB/T5237.5-2008铝合金建筑型材 第5部分：基材

GB/T5237.6-2012铝合金建筑型材 第6部分：基材

GB/T6892-2015  一般工业用铝及铝合金挤压型材

GB/T6462-2005  金属和氧化物覆盖层厚度测量显微镜法

以上所列为主要标准，但不是全部标准。

所有电缆桥架必须按照现行国家和部委颁发的有关技术规范、规程和标准中的有关部分设计、制造和检验。

2、技术要求

2.1材料

（1）电缆桥架材质要求为铝镁合金双梯边梯级式桥架。采用梯边和梯桄和盖板的结构形式。并且梯桄凹槽开口面应     向下的间距为每2M长7根。

（2）侧边及横档的材质性能符合（铝合金建筑型材）GB/5237和（工业用铝合金热挤压型材）GB6892标准中铝合金牌     号6063及相关标准中有关规定。元素含量达到相关标准要求，镁的含量高于0.45%。

（3）铝合金桥架的底板和盖板的板材的材质性能符合（优质铝及铝合金冷轧板）GB10569标准中铝合金牌号为1060及     相关标准中的有关规定。元素含量达到相关标准要求，镁的含量高于0.45%。

2.2板材厚度

（1）铝镁合金桥架梯边（侧边）符合以下要求

     采用双梯边结构

     宽度400mm小于B小于等于800mm时，单排厚度大于等于2.0mm，双片厚度大于等于4mm。

（2）铝镁合金桥架梯桄（横档）符合以下要求

     宽度400mm小于B小于等于800mm时，梯桄厚度大于等于2.5mm。

（3）铝镁合金桥架盖板符合以下要求：厚度大于等于2.5mm。

     宽度800mm的盖板应设加强筋，保证盖板不变形。

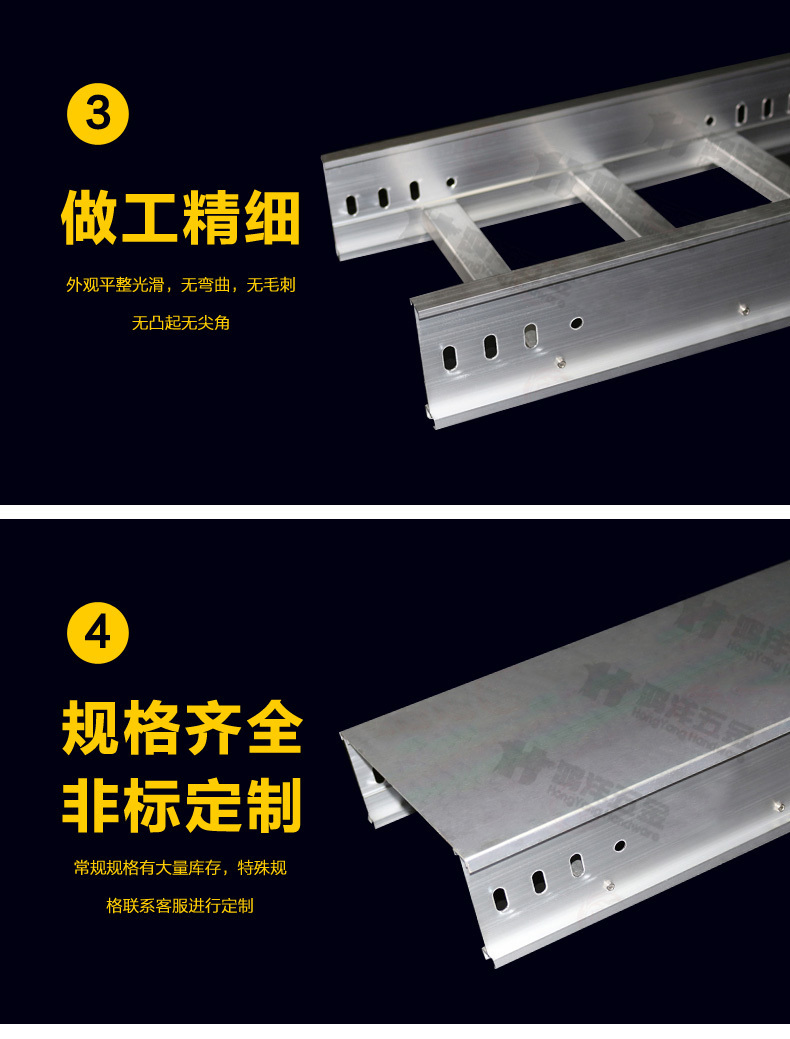

2.3桥架表面应平整、光洁，表面不应有损伤电缆绝缘层的毛刺、锐边等缺陷。

     表面防护层技术要求：

     表面处理应遵循铝合金桥架行业标准CECS1062000的相关规定。

     铝合金桥架表面为自然色，表面阳极氧化处理，氧化膜厚度平均膜厚不应小于3，局部膜厚不应小于1，氧化膜经封孔处理。

3承载力要求：不小于C级（2KN/M）

4长度要求：单根桥架长度为6M.

5其他未尽事宜按照相关规定执行。
